Оцифровка конструкторской и технологической документации
Креативные мысли, креативная работа
Оцифровка осуществлена с помощью CAD-систем SolidWorks и КОМПАС-3D, а также СПРУТ-ТП под управлением PLM-системы. По бумажной документации созданы 3D-модели деталей и сборочных единиц, на основе которых затем разработана электронная структура изделия, электронные чертежи и электронная технологическая документация
Особенности
Ознакомьтесь с особенностями оцифровки
Точность
В процессе оцифровки выявлены и исправлены ошибки в документации, обновлена нормативные документы
Редактируемость
Разработанные 3D-модели параметризированы, и в SolidWorks имеют двухстороннюю ассоциативную связь с электронным чертежом
Профессиональность
3D-модели разработаны по методикам проектирования с минимальным количеством операций

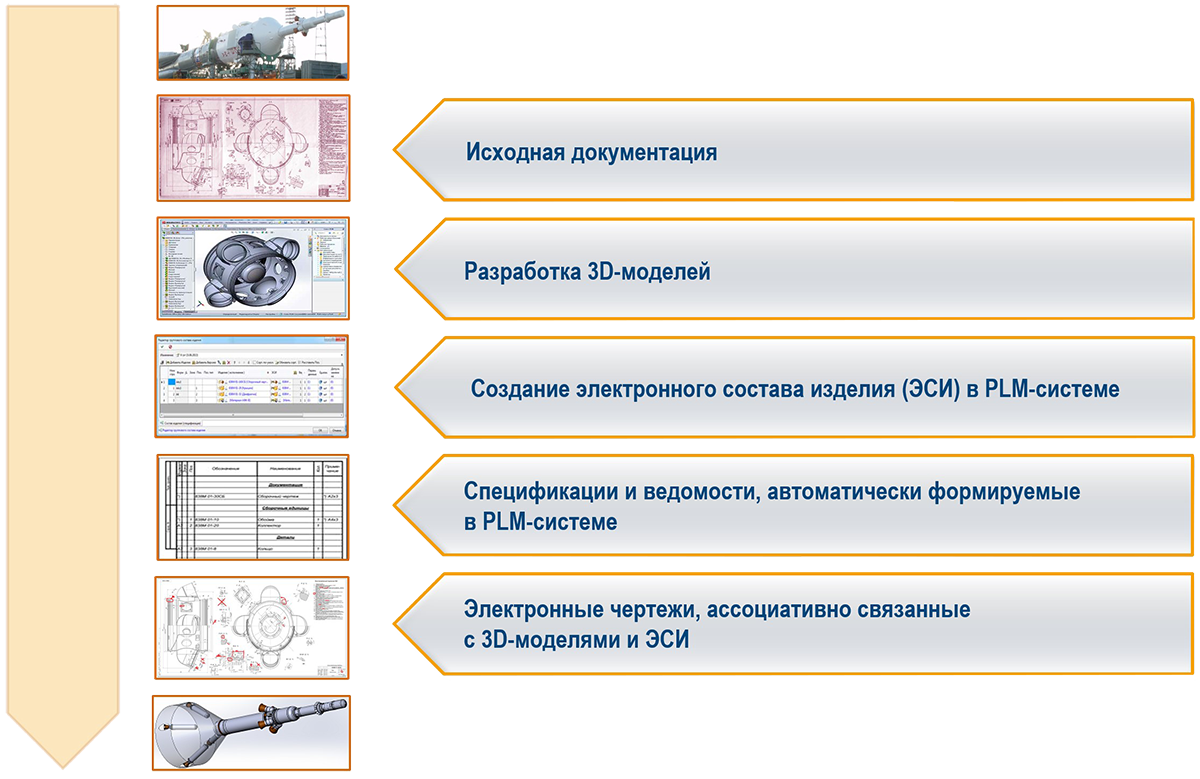

Этапы оцифровки конструкторской документации
у вас есть что-то еще не оцифрованное?
Оцифровка Аэродромного кондиционера
Интересны ли подобные проекты?
Хладоновый блок аэродромного кондиционера
- Высокая сложность сборочной единицы
- Множество трубопроводов
- Электрические приборы и проводка
- Выявлены ошибки в исходной документации
- Предложены конструктивные доработки
- Проработана компоновка узлов импортозамещения
